Как обустроить скважину на воду после бурения

Чтобы защитить колодец и оборудование от внешних загрязнений, атмосферных явлений и вандализма, он должен быть соответствующим образом оборудован. Необходимо согласиться с тем, что комфорт при использовании водозабора, обслуживании оборудования и трубопроводов так же важен, как и его безопасность. Как защитить с легкостью использования?

Для желающих осуществить обустройство колодца своими руками мы расскажем, как это сделать правильно. Мы покажем вам, какой вариант лучше всего выбрать для вашего источника. Здесь вы узнаете, как самостоятельно построить кессон для устья скважины, как установить переходник, а также где разместить гидроаккумулятор.

Подробное описание способов и технологий оборудования личного сантехнического сооружения основано на нормативных документах и ​​опыте владельцев скважин. Информация, представленная для ознакомления, дополнена наглядными схемами, фото-подборками, видеогидами.

Зачем нужно обустраивать скважину

После того, как скважина будет пробурена и до того, как ею будет обеспечено водоснабжение дома, организуется источник, проводится подбор и установка оборудования водоснабжения.

Какие задачи решает обустройство водозаборного колодца:

• Убедитесь в чистоте источника. Не допускать попадания в колодец поверхностных загрязнений: пыли, дождя или талой воды.
• Защита водопровода, оборудования и трубопроводов от замерзания.
• Формирование условий для подключения и обслуживания оборудования.

Оборудование для водоснабжения (кроме погружного насоса) можно установить как в доме, так и рядом с колодцем. В последнем случае необходимо иметь на устье скважины техническое помещение с достаточной площадью поверхности, где будет установлено это оборудование.

Но даже при установке в доме очень удобно иметь небольшое помещение на выходе трубопровода из колодца, это значительно облегчает установку насоса и его обслуживание. Прокладка водопровода в колодец и подпитка погружного насоса также осуществляется на этапе строительства.

Обустройство колодца направлено на защиту источника водоснабжения от атмосферных воздействий, обеспечение подвода коммуникаций, удобную установку и обслуживание оборудования

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

•  Насос может быть погружным или располагаться на поверхности.
•  Автоматика, контролирующая работу насоса и защищающая его от перегрузок.
•  Гидроаккумулятор, открытый или закрытый (мембранный бак). Последнее предпочтительнее, оно обеспечивает стабильный напор в водопроводе.

Открытый накопитель воды следует устанавливать в верхней части водопровода, на чердаке или под потолком верхнего этажа. Закрытый контейнер не имеет ограничений по месту установки. Основные элементы водоснабжения частного дома из скважины: насос, гидроаккумулятор, автоматика.

Характер обустройства колодца во многом определяется типом и расположением водопроводного оборудования. Рассмотрим основные варианты дополнения источника оборудованием.

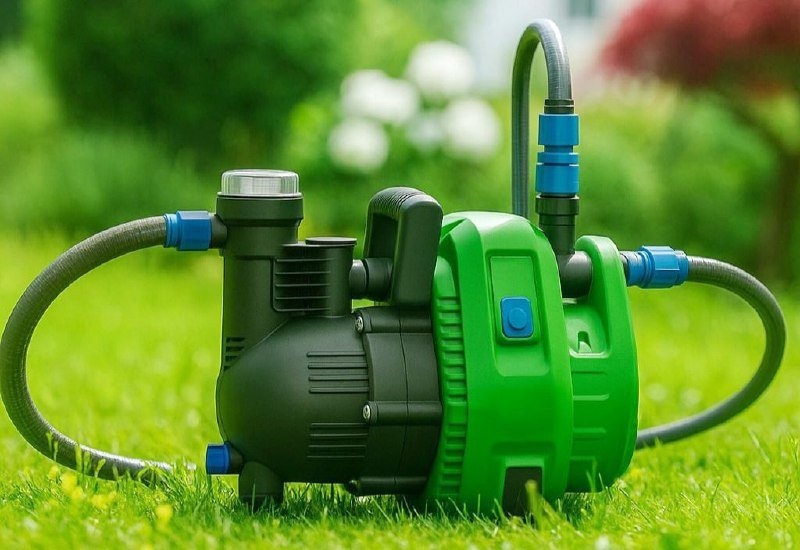

Поверхностный насос для неглубокой скважины

Поверхностный насос значительно дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически целесообразный вариант - комплектная насосная станция «три в одном», в которую входят поверхностный насос, сравнительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

К поверхностному насосу подключены две трубы: одна из них идет в колодец, вторая идет от насоса к водопроводу. Гибкая или жесткая труба, погруженная в водозаборник, оснащена сетчатым фильтром, предотвращающим попадание воды попадание абразивных минеральных частиц в насос. Перед включением поверхностного насоса его необходимо заполнить водой, необходимой для охлаждения и нормальной работы двигателя.

Прежде чем вода покинет насос в водопроводной сети, имеется фильтр тонкой очистки, способный для защиты оборудования, расположенного ниже по потоку, и для подготовки воды к использованию. Подключение поверхностного насоса. Подключение фильтра грубой очистки. Подготовка поверхностного насоса к работе. Очистка встроенного фильтра тонкой очистки

В колодец опускается только всасывающий патрубок. Таким образом, упрощается обустройство колодца, обслуживание насоса. Кроме того, труба имеет небольшой диаметр, что позволяет использовать ее в так называемых «скважинах Нортона» (абиссинские колодцы), где погружной насос просто не подходит.

У насосных станций всего один, но очень существенный недостаток. Поверхностный насос не может поднимать воду с большой глубины, для большинства моделей ограничение составляет 8-10 м, что ограничивает область применения насосных станций неглубокими колодцами и колодцами.

Из-за небольшой высоты подъема насосные станции с более высоким расположением насоса часто необходимо устанавливать как можно ближе к устью скважины. В противном случае придется дополнительно преодолевать гидравлическое сопротивление от источника воды до того места в доме, где установлен насос.

Принципиальная схема водоснабжения на базе комплектной насосной станции с поверхностным насосом. Применяется для неглубоких колодцев из-за небольшой высоты подъема воды.

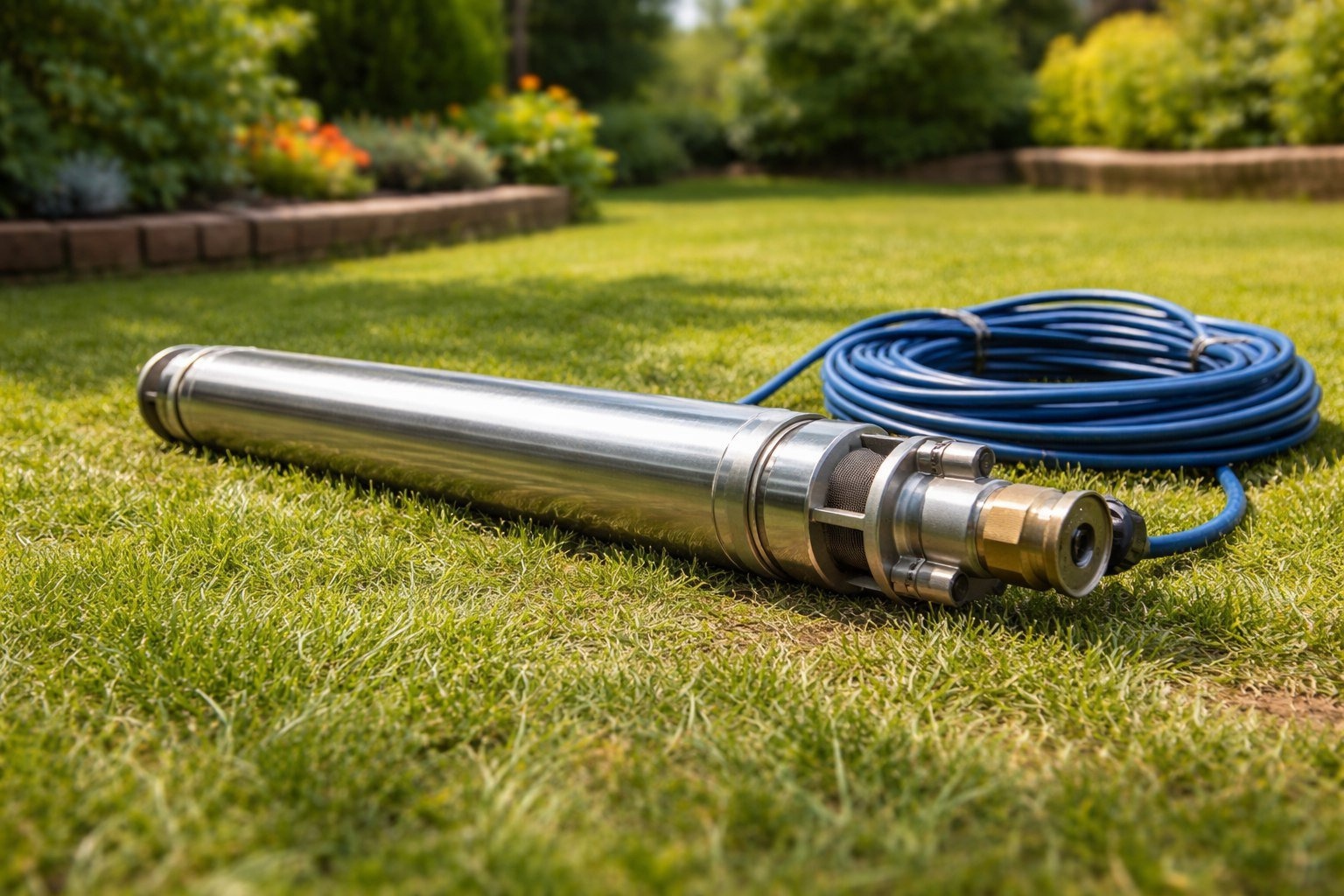

Погружной насос для глубокой скважины

Для подъема воды из колодцев глубиной более 10 м необходимо использовать погружные насосы. Правильный выбор помпы и определение высоты ее подвески в кузове - отдельное и достаточно сложное дело.

В рамках темы статьи нам просто необходимо понять, каким дополнительным оборудованием оснащена помпа, как она монтируется, подключается.

Если воду необходимо откачивать с глубины более 10 м, необходим погружной насос, который перед установкой подключается к водопроводу. Для поддержки агрегата используется кабель. Процессы подключения и обслуживания глубинных насосов максимально упрощены, чтобы не создавать трудностей даже для неопытного владельца. Глубинный насос легко подготовить к установке в колодце, строго соблюдая инструкции в инструкции.

Как мы уже говорили, обязательными элементами водоснабжения индивидуального дома являются гидроаккумулятор и автоматика управления. В случае погружного насоса, высота подъема которого в несколько раз больше, чем у поверхностного насоса, ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный резервуар и регулятор могут располагаться достаточно далеко от устья, расстояние от источника существенно не влияет на работу системы. Отличное место для размещения оборудования - чистое сухое техническое помещение в доме, в подвале или на цокольном этаже.

Защита скважины от атмосферных воздействий

Для защиты источника и оборудования от атмосферных воздействий и осадков вокруг устья скважины возводят защищенное помещение, размещая его над уровнем земли или ниже поверхности земли:

Надземный «домик»-павильон

На первый взгляд, самый простой способ - разместить небольшую «домашнюю» беседку поверх водозаборной конструкции. Его можно немного углубить, как вход в самостоятельный подвал, по бокам присыпать землей, образовав своеобразную насыпь. Это уменьшит теплопотери.

Подобные павильоны строятся на промышленных колодцах. Но в частном дворе их встретишь редко. «Домик» занимает место на участке, загромождает его, что с эстетической точки зрения сомнительно. Кроме того, надземный павильон непросто эффективно утеплить.

Готовый к эксплуатации стандартный павильон контейнерного типа, специально разработанный для установки над колодцами. Такой дом можно построить и хорошо утеплить самостоятельно

Размещение источника внутри здания

Малоиспользуемое, но вполне рациональное техническое решение устройства колодца - размещение источника воды в подвале жилого дома или внутри изолированного хозяйственного здания, зимней теплицы или теплицы. Между прочим, очень популярный в старину прием при строительстве каменных зданий.

Колодец и оборудование под крышей надежно защищены от всех атмосферных воздействий, воров и вандалов. Максимально упрощены монтажные и сервисные работы. Вибрации оборудование не создает, от шума - тихие щелчки при срабатывании реле. Но их практически не слышно за пределами технического помещения при закрытой двери.

Однако размещение колодца в доме или изолированном хозяйственном блоке - редкость. Объясняется это тем, что для реализации этого варианта необходимо сначала пробурить скважину, а затем построить на ней дом. В нашей стране подавляющее большинство разработчиков поступают наоборот.

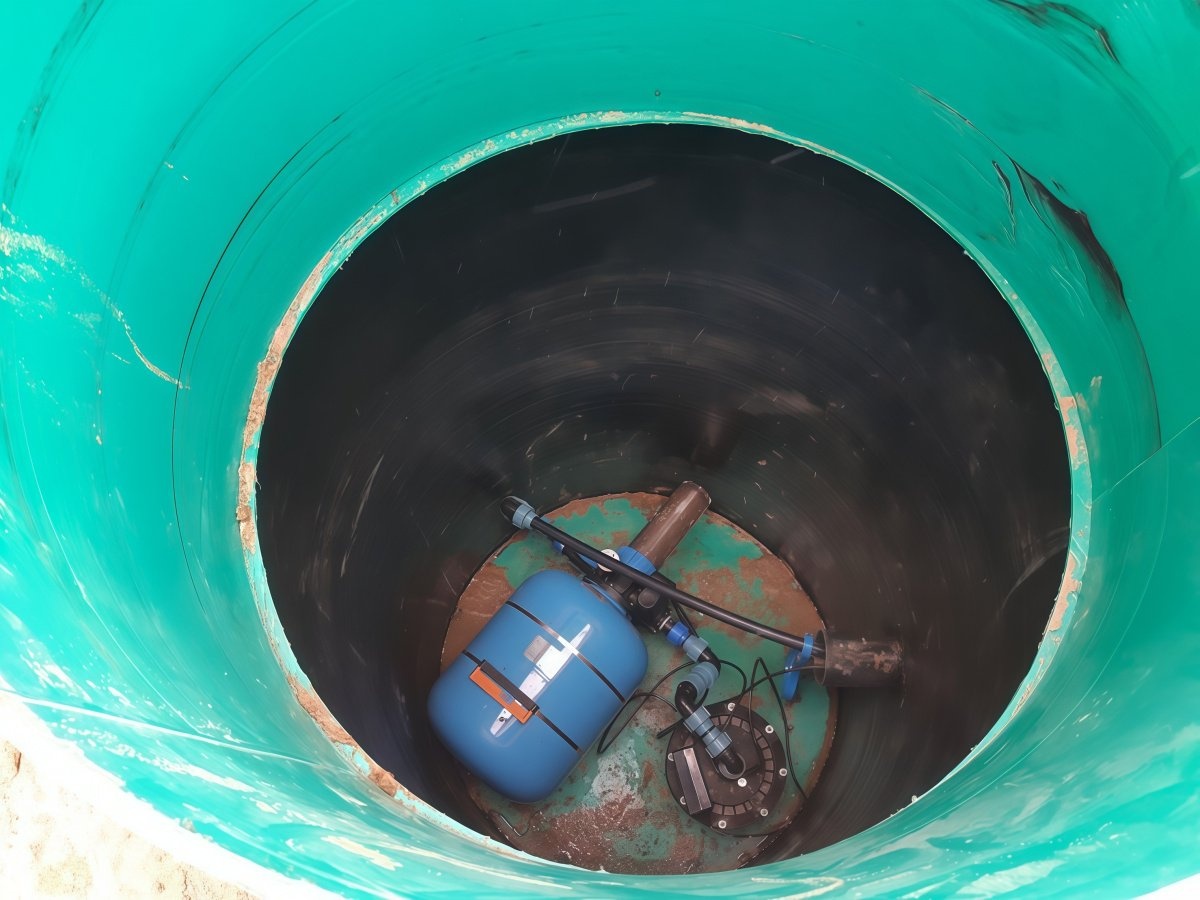

Подземный колодец-кессон

Самый популярный вариант защитного пространства над личным колодцем - колодец. Правильнее было бы назвать его кессонным, это адекватный технический термин. Кессон, установленный в земле, хорош тем, что не загромождает участок; на поверхности мы увидим лишь небольшой люк, расположенный заподлицо с землей.

Подземное помещение изолировать намного проще, чем надземное; кроме того, его нижняя часть, расположенная ниже глубины промерзания, зимой находится в зоне положительных температур, получая тепло от земли. Единственная проблема - гидроизоляция. Кессон можно купить готовым к установке или построить самостоятельно.

Заводской кессон полностью готов к установке. Вам просто нужно открыть яму и опустить емкость до нужного уровня. В кессоне уже есть необходимые технологические отверстия, осталось ввести в них коммуникации через герметичные манжеты - водопровод и электрокабель. Готовые кессоны изготавливают из стали или полимерных материалов. Металлические емкости прочнее, не боятся морозов, ударов, могут устанавливаться в проблемных почвах, склонных к смещениям.

Пластиковые кессоны не подвержены коррозии, практически не образуют конденсата на внутренней поверхности. К сожалению, заводские кессоны стоят дорого. Но их можно установить за несколько часов, надежно решаются проблемы гидроизоляции.

Кессон действительно можно построить самостоятельно. Скорее всего, он будет стоить намного дешевле заводского. Может, будет сильнее. Однако придется потратить много времени и сил. Самый простой вариант - закопать в землю пару железобетонных колец ямы, прикрыв их крышкой и люком с горловиной сверху.

Дно необходимо зацементировать. Сделать надежную гидроизоляцию железобетонного кессона достаточно сложно. Если вы делаете это на открытом воздухе, лучше всего использовать рулонный битумный материал или качественную шпатлевку. Однако вы должны выкопать слишком большую яму, чтобы иметь доступ к стенкам ямы. Провести утепление изнутри можно, тщательно проштамповав швы и покрыв внутренние стены, дно и «потолок» короба полимерно-цементным составом.

Построить кессон своими руками можно не только из заводских колец. Конструкция может быть монолитной, кирпичной (нужен хорошо пропеченный красный кирпич), можно использовать малогабаритные бетонные блоки. Старый стальной ствол тоже подойдет.

Размеры защитного сооружения скважины

Какими должны быть размеры кессона над колодцем? Это зависит от того, где будет установлено оборудование. Если в доме, то размеров 80х80 см достаточно, чтобы установщик «развернулся», опустив насос. Внутренние размеры коробки, как минимум, должны позволять установщику спокойно работать.

При размещении насосной станции или отдельной мембранной емкости в кессоне рекомендуется прибавить к размеру оборудования по 50 см с обеих сторон (условно спереди и сбоку). Лучше, конечно, если будет больше мест для службы.

Если говорить о бетонных колодцах: диаметр типовых железобетонных колец составляет 90, 150 и 200 см. 90 см - минимально возможный размер для кессона без оборудования, 150 см - для конструкции с умеренным оснащением. В двухметровый круглый колодец легко помещается довольно крупная индивидуальная насосная станция или гидроаккумулятор на 200 литров. Высота кессона равна высоте человека или двух типовых бетонных колец.

Среди комплектных заводских кессонов выбор типоразмеров очень большой, можно найти вариант котлована с оборудованием разного размера.

Также помним, что на участках с суровыми зимами дно кессона должно быть минимум на 15 см ниже глубины промерзания почвы. Еще лучше, если вся его нижняя треть будет в незамерзающей зоне. Утепление верха обязательно, лучше снаружи, но можно и изнутри. Подойдет любой теплоизоляционный материал, не страдающий от влаги; экструдированный пенополистирол идеален.

Обеспечение герметичности обсадной трубы

В обсадной колонне колодца, снабжающего дом питьевой водой, в колодец не должны попадать ни пыль, ни конденсат, образующийся в кессоне, ни, прежде всего, дождевая и талая вода. Если это произойдет, вредные микроорганизмы с поверхности могут попасть в чистый подземный источник, и его будет сложно и дорого «лечить.

Для герметизации колодца, подключения погружного насоса и пропуска коммуникаций используйте заводской напор - он относительно недорогой и значительно облегчает монтаж оборудования.

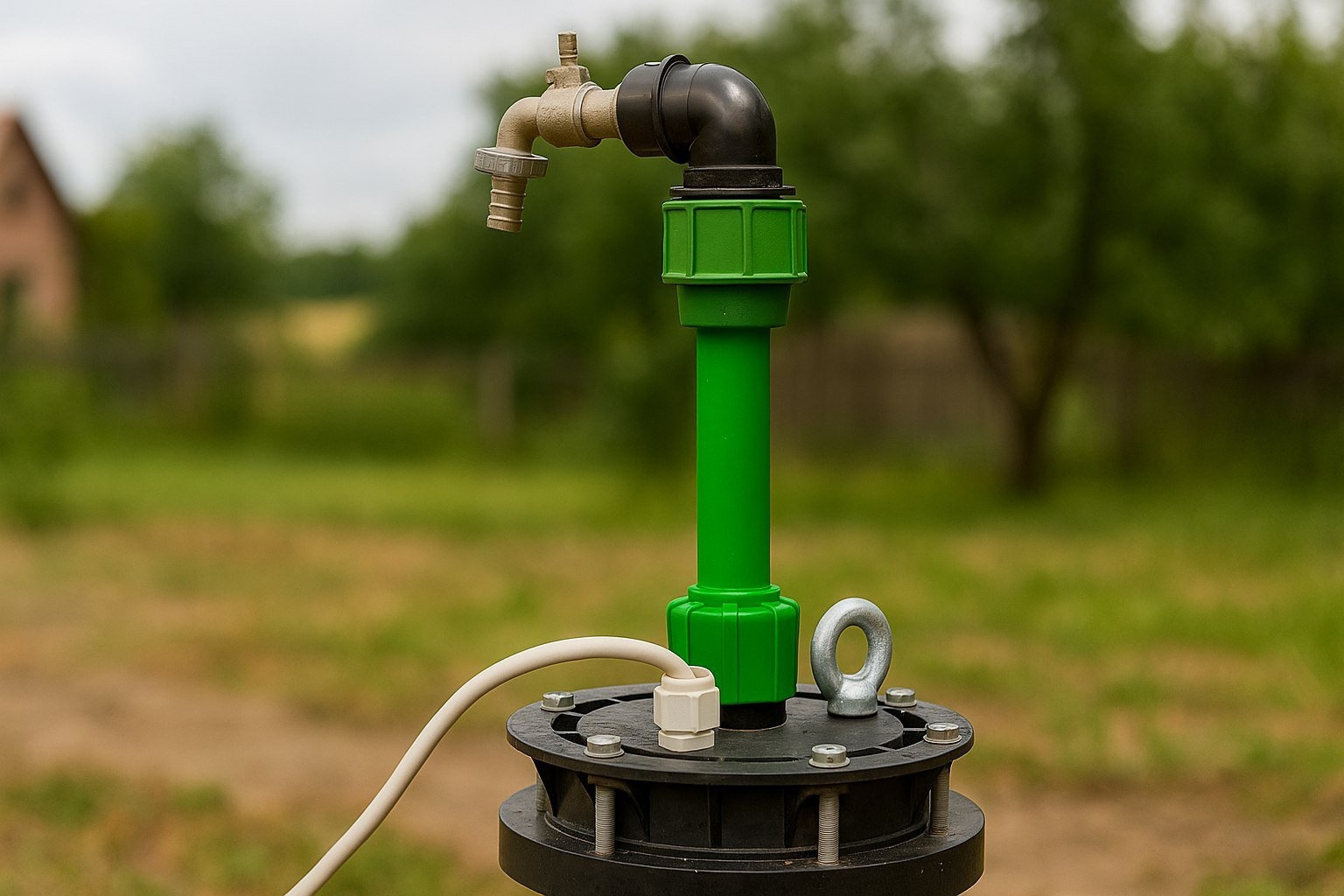

Для защиты источника используется устье - специальный стальной кожух, снабженный технологическими отверстиями для прохождения коммуникаций и надежным крюком для подвешивания насоса. Головка выбирается по диаметру кожуха, имеет резиновую сетку, герметизирующую кожух. Водопроводная труба и электрический кабель также проходят через уплотнения.

Не рекомендуется обрезать вагонку вплотную к полу коробки. Над бетонной поверхностью лучше оставить отрезок высотой 25-40 см.

• Во-первых, так будет удобнее монтировать насос с головкой.
• Во-вторых, при небольшом затоплении кессона вода в колодец не попадет.

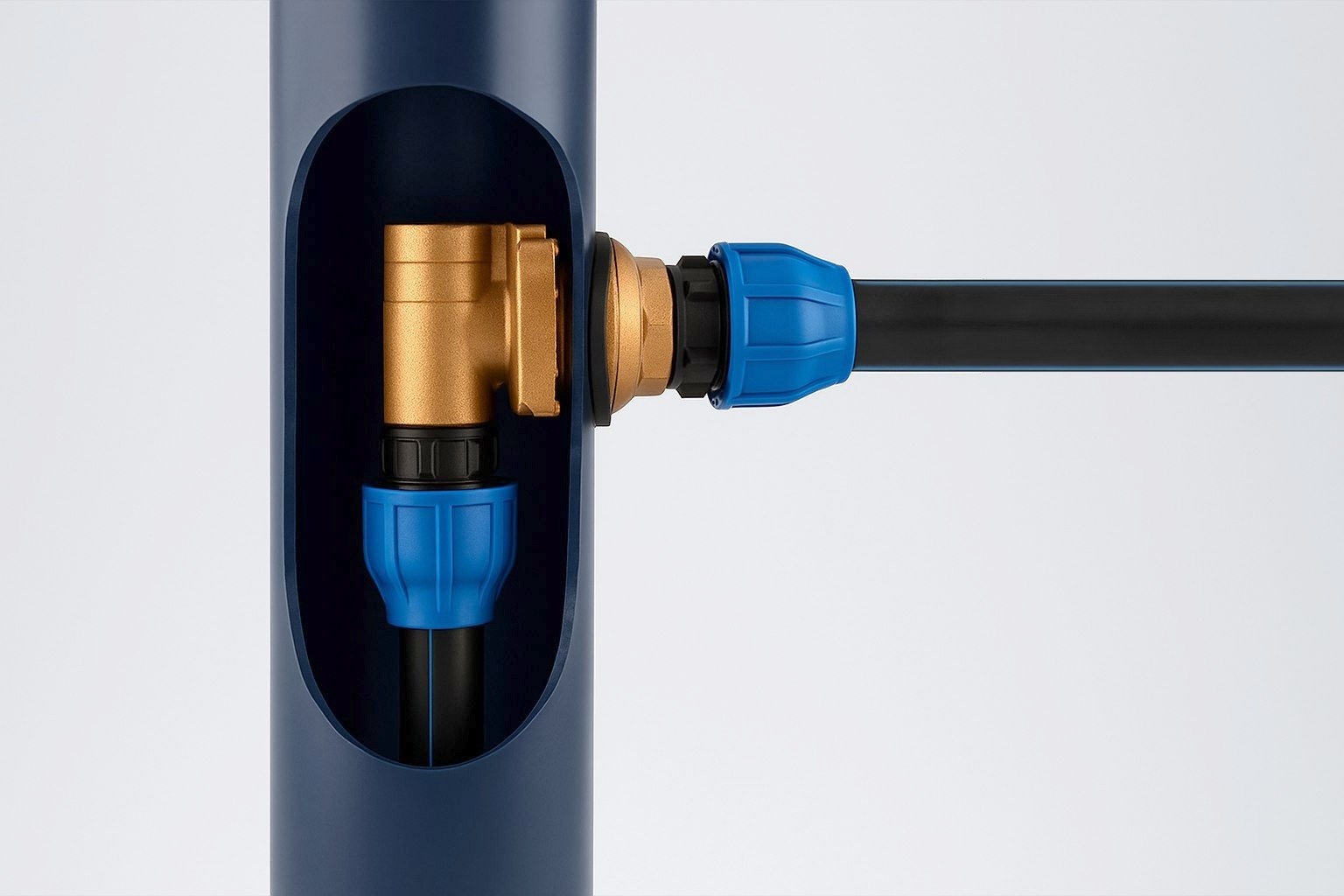

Использование скважинного адаптера

Беседка или кессон - лучший способ защитить водопровод. Однако оба эти решения отнюдь не из дешевых. Если речь идет о добротном загородном доме и большой площади, то значительные финансовые затраты на оборудование скважины, несомненно, оправданы.

Но что делать девелоперу, у которого нет бесконечного бюджета, строит бедный сельский дом или скромную дачу? Для обустройства колодца на даче есть недорогое альтернативное решение - переходник колодца.

С его помощью водопровод из дома можно вставить прямо в облицовку колодца. В мусорном контейнере нет необходимости. Однако, если требуется техническое обслуживание, адаптер нужно будет выкопать, потому что он находится в земле. Но это бывает редко.

Адаптер отверстий представляет собой сборно-разборный фитинг, состоящий из двух частей: внешней и внутренней.

• Внешняя часть находится снаружи кожуха и служит для подключения к водопроводу, идущему в дом.
• К внутренней муфте подсоединяется шланг от насоса. Обе части переходника, соединенные с обсадной колонной, имеют форму радиуса, соответствующую диаметру колодца. Соединение элементов осуществляется посредством двойного герметичного уплотнения.
• Адаптер корпуса, вставляемый в предварительно просверленное отверстие. При установке внимательно проверяйте герметичность соединений
• Адаптер должен быть расположен ниже глубины промерзания почвы, и установка должна выполняться с большой осторожностью.
• Обшивка остается на поверхности земли, допускается немного выступать над уровнем земли. В верхней части установлена ​​крышка, в которую вставлен электрический кабель для питания погружного насоса.

В сильные морозы через обсадную колонну в колодец будет проникать холод. Поэтому, если зимние температуры опускаются ниже -20 ° C, рекомендуется на зиму укрыть колодец еловыми ножками, соломой или иным образом утеплить его.

Единственное, но существенное преимущество адаптера перед корпусом - невысокая стоимость. Из недостатков: сложность обслуживания оборудования, плохая защита электрического кабеля от механических повреждений, менее надежная подвеска насоса (держится не на тросе, а только на одной водопроводной трубе).

Компоновка со скважинным адаптером. И адаптер, и водяной шланг должны располагаться ниже глубины промерзания почвы

И да, водопровод можно установить только в доме. Вы можете установить адаптер самостоятельно, но вам понадобится специальный гаечный ключ с длинным соплом, некоторые технические навыки и много терпения.

В итоге, "дешевый и сердитый" адаптер для ям действительно дешевый. Однако он не всегда применим и не обеспечивает такой же уровень защиты источника и долговечности, как кессон.

Советы по обустройству скважины

Надеемся, что из вышесказанного в общих чертах понятно, как можно обустроить колодец своими руками.

Мы хотели бы дать нашим читателям несколько полезных советов:

• Если уровень грунтовых вод на участке высокий и находится выше глубины промерзания грунта, защитное помещение лучше размещать на поверхности, а не под землей. Или воспользуйтесь переходником.
• В доме круглый год старайтесь размещать водопроводную технику в основном корпусе - много места, тепло и сухо. Удобна в обслуживании, техника прослужит дольше.
• лучше всего размещать оборудование для дома с сезонной жизнью в подземном кессоне. В неотапливаемом доме замерзнет и в кессоне останется положительная температура. Кстати, нельзя забывать слить воду в загородном доме на зиму, если они не проживут в нем больше недели.
• В проблемных грунтах (приподнятые, с включениями щебня с острыми краями, в зыбучих песках) водопровод от дома к кессону или переходнику рекомендуется вести в защитном кожухе. Всегда помещайте электрический кабель в защитную трубку из полиэтилена высокой плотности.
• Подключение сантехнического оборудования к системе лучше всего производить через запорную арматуру с разъемными соединениями. При необходимости его легко отремонтировать или заменить.
• Не забывайте, что вне зависимости от типа оборудования, схема подключения должна включать обратный клапан после насоса и фильтр грубой очистки перед гидроаккумулятором.

Помимо прочего, во время эксплуатации необходимо следить за уровнем давления в пневмоэлементе мембранного бака. Проверяйте ежемесячно, при необходимости прокачивайте.
