Колонковое бурение скважин на воду

Одним из наиболее производительных и экономичных методов формирования рудников является колонковое бурение. Применяется в геологоразведке и инженерной геологии. К тому же это самый простой и быстрый способ доступа к грунтовым водам для организации водоснабжения.

Все об особенностях коринга, инструменте, необходимом для его реализации, и особенностях его применения, вы узнаете из нашей статьи.

Сфера применения колонкового бурения

Колонковое бурение - метод, позволяющий наиболее точно определить глубину верхнего и нижнего слоев почвы, а также отметку глубины уровня грунтовых вод.

Технология колонкового бурения широко применяется в следующих отраслях:

• Промышленное и частное водоснабжение. Бурение скважин для частного водоснабжения, организация водозабора целых поселков или городских кварталов эффективно осуществляется керновым бурением за счет того, что бур легко проникает на большие глубины. Столбчатый снаряд способен поднимать практически все разрушенные породы за исключением водонасыщенных и рыхлых несвязных грунтов (песок, гравий, галька);
• Геологоразведочные работы в горнодобывающей промышленности. При прохождении скалы на земле возникает точечный эффект по радиусу вращения. Другими словами, снаряд, конструктивно похожий на трубу, пробивает всю горную массу, не нарушая ее структуру и условия.
• Строительство. Проведение инженерно-геологических изысканий для изучения физико-механических свойств грунтов, состояния горных пород. Колонная технология позволяет с высокой точностью идентифицировать УГВ и брать пробы воды для изучения ее агрессивности по отношению к бетону.

Во время отбора керна извлекается керн - столб грунта или прилегающие слои грунта. Ядро характеризуется твердой естественной структурой, что обеспечивает полный анализ исследуемой породы. Бурение колонковой трубой позволяет определить глубину пласта с максимальной точностью для целей исследования.

Бурение скважин гарантирует целостность извлеченного керна, что способствует изучению качества породы. При этом проводится качественное очищение лица от разрушенной породы

Использование корончатого сверла в строительстве значительно облегчает и ускоряет процессы. Сваю легко вставляют в подготовленное отверстие при помощи корончатого сверла или монтируют уже готовую железобетонную конструкцию. Корончатое сверление позволяет создавать цилиндрические отверстия в кирпичных и бетонных конструкциях.

Технология проведения работ и оборудование

Известны два метода использования корончатого сверла: работа с подачей жидкости на забой или сухой, то есть без бурения бурового раствора.

Бурение без применения бурового раствора применяют, если связные грунты насыщены естественной влагой в количестве, достаточном для проникновения и извлечения. Кроме того, вода не поступает в шахту при проезде через жидкие пластичные глины / глины, мягкие и твердые пластики, твердые песчаные глины и пластики.

Жидкость необходимо использовать при бурении каменистых и полускальных пород. При отсутствии воды в этом случае углубление происходит намного медленнее. Кроме того, значительно возрастает вероятность преждевременного выхода из строя сверла, и поэтому сухое бурение считается более дорогостоящим.

Технология бурения скважины с промывкой позволяет не только продлить срок эксплуатации рабочего оборудования, но и максимально быстро и наименее трудоемко очистить дно разрушенной породы

При бурении буровым раствором глубина проникновения значительно увеличивается. Чаще всего этот метод используется при бурении скважин значительной глубины. Это позволяет выполнить работу в кратчайшие сроки с минимальным риском повреждения коронки.

Вода также подается под высоким давлением в забой скважины при разработке скважины в рыхлых связных грунтах, если отбор керна не является задачей. В этом случае поток воды просто смывается со дна, освобождая ствол шахты от разрушенного грунта.

Принцип колонковой методики

Основным элементом колонкового бурения является разрушающая режущая кромка, устанавливаемая на днище колонкового ствола. Они называют это короной. Для сверления породы используются специальные коронки, оснащенные алмазными фрезами. В коронках вырезаны сменные элементы, которые прикручиваются к нижнему краю колонкового ствола. В процессе сверления их нужно менять несколько раз.

Именно алмазное кольцо гарантирует почти беспрепятственный проход сверла на большую глубину при проведении водозаборных работ в известняке. То есть при развитии заглубленных колодцев в коренных породах, в трещинах которых в результате многовековой конденсации образовались запасы чистейших подземных вод.

Сверла заменяются самым простым способом: снимается изношенная часть и на центральную трубу навинчивается новое сверло. Порода вырезается высокоскоростным вращающимся сверлом. Скорость вращения бура можно регулировать в зависимости от плотности вынутого грунта. Коронка «прорезает» почву только по краю своеобразного цилиндра, центральная часть которого вдавлена ​​в центральную трубку.

Для извлечения керна сверло поднимается на поверхность. Захваченный грунт буквально выбрасывается из корончатого сверла потоком воздуха, подаваемым в верхнюю часть трубы. Процесс продувки ускоряется при касании пули кувалдой. Во время колонкового бурения перфорированный конусообразный сегмент породы проталкивается в центральную трубу. Для его извлечения колонковый ствол извлекается из скважины путем демонтажа бурильной колонны. Керн выскочил и выбил из трубы.

Корончатые сверла имеют более высокую производительность при проходке по твердой породе, чем матричные и конические роликовые сверла. Это связано с высокой скоростью вращения сверла, что снижает количество усилий, прилагаемых к проявлению.

К тому же осколки полностью разрушают камень, который придется «подобрать» вором или закачать водой, чтобы промыть дно. Фактически вам придется пройти один и тот же отрезок дважды, а то и трижды: сначала уничтожить, затем стереть. Колонная технология позволяет переключаться и очищать лицо за один раз.

Станки и буровые установки

Выбор буровой или буровой установки определяется назначением скважины и ее диаметром. Популярность метода колонкового бурения определяет производство буровых установок и буровых установок по всему миру. Тяжелые тягачи, грузовики и квадроциклы подходят для поисковых буровых установок.

Использование тяжелых гусеничных тракторов позволяет проводить колонковое бурение в районах с непроходимыми дорогами, поверхностными затоплениями и неустойчивыми грунтами

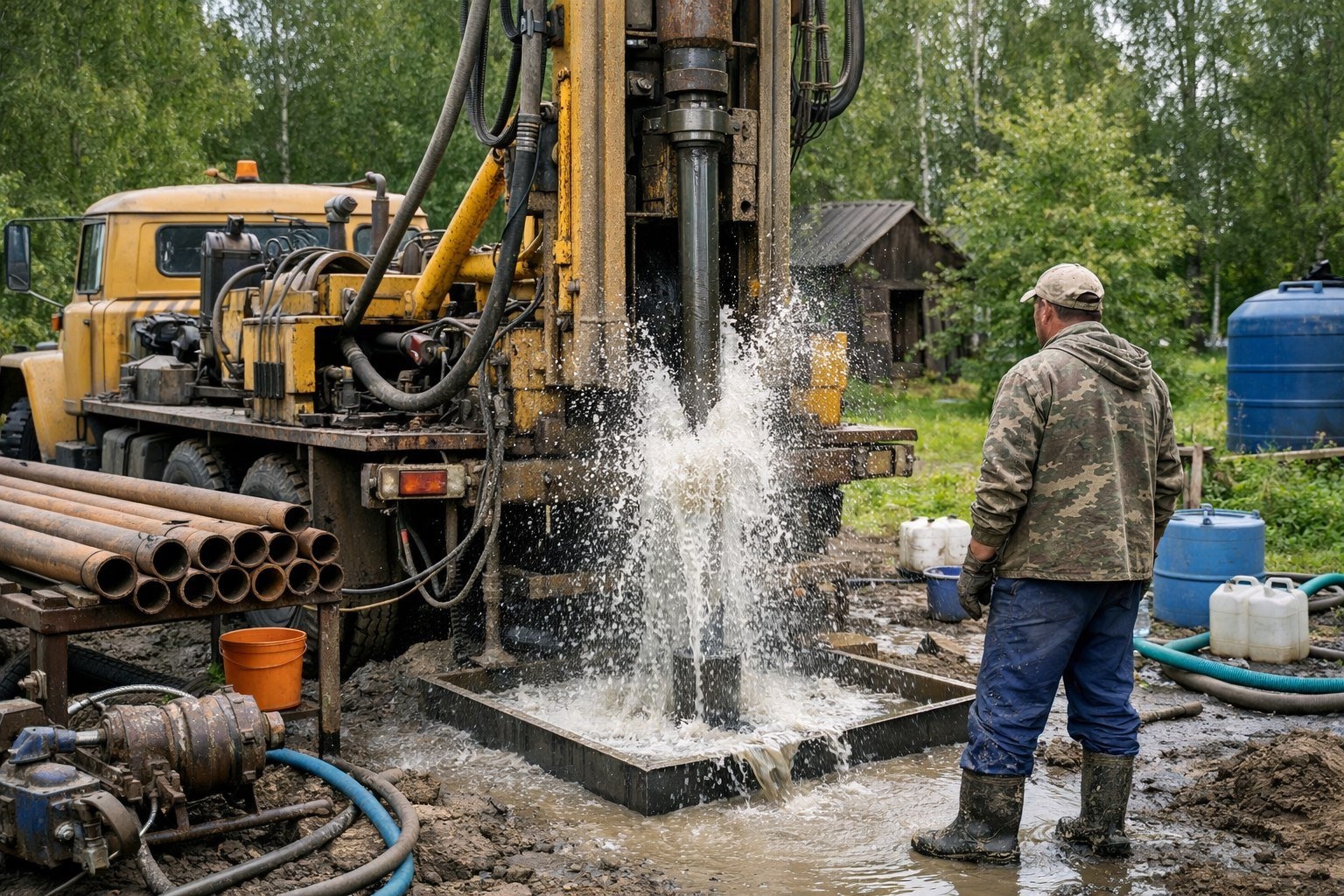

Чаще всего буровое оборудование устанавливается на классические автомобили марок МАЗ, КАМАЗ, Урал. Однако существуют варианты установки более легкого оборудования, используемого для бурения скважин на воду в частном строительстве.

При ручном роторном сверлении центральная труба заменяется ее исторической предшественницей - стеклянной. Эта оболочка представляет собой укороченную версию центральной трубы с острой кромкой на подошве. Стекло вкручивается в землю вручную или с помощью дрели, и все, что в него втиснуто, вынимается на поверхность.

Для механизации ручного бурения неглубоких скважин и формирования ям под установку ограждений и опор ЛЭП используются бензиновые и электрические двигатели. Они сообщают вращательные движения улитке или центральной трубе

Оборудование для проходки и обустройства скважин

При реализации колонкового бурения необходимо оборудование, позволяющее проводить глубокие работы, разрабатывать и извлекать самые разные породы. При производстве работы необходимо обеспечить периодическое увеличение поверхности разрушаемого пулей материала.

Стандартный набор бурового инструмента

Для качественного выполнения работ необходимо:

• Столбчатые оболочки. Они используются как для горизонтального сверления, так и для привода вертикальной обработки. Бурение под углами до 45 градусов возможно с использованием стандартных колонковых труб. Тонкостенные колонковые оболочки можно использовать только при горизонтальном бестраншейном бурении при прокладке коммуникаций.
• Короны. Это инструмент для раскалывания горных пород, оснащенный колонковым стволом для облегчения колонкового бурения в породе. Для бурения связных и несвязных осадочных грунтов используются латунные наконечники. Для сверления горных пород, сверления отверстий в бетоне, асфальте, кирпичных стенах выпускаются твердосплавные сверла с алмазными фрезами.
• Трубы стальные обсадные. Они необходимы для заработка на работе - формировании скважины, добываемой одновременно с ее углублением. Их диаметр равен диаметру отверстия. Кожух для водозабора подбирается заранее, ориентируясь на диаметр центральной трубы и насоса, который предполагается эксплуатировать в скважине.
• Штанги. Это плотно скрученные друг с другом трубочки. Используется для удлинения бурильной колонны. Проще говоря, они поочередно прикручиваются к верхней части центральной трубы, чтобы вращательное движение могло передаваться на нее на глубине, превышающей высоту снаряда. Высота центральной трубы + высота бурильной колонны = глубина выемки.
• Субтитры. Они необходимы для обеспечения стыковки резьбовых соединений разного диаметра, имеющихся на буровых штангах, ротаторах, промывочных уплотнениях и других принадлежностях.
• Промывочные пробки и прокладки. С их помощью обеспечивается увеличение площади разрушенного грунта, если нет необходимости брать всю пробу керна. В этом случае на дно подается вода, омывающая разрушенный грунт под давлением на дневную поверхность.
• Зубила. Их используют для заглубления отверстия в самых трудных для прохождения корончатого сверла местах. При использовании буровых коронок иногда переходят с роторного бурения на ударную веревку.

Представленный инструмент является стандартным набором для сверления по базовой технологии. В некоторых случаях, в зависимости от сложности разработки, могут потребоваться дополнительные инструменты и оборудование.

По мере углубления котлована ряд буровых штанг последовательно ввинчивается в верхнюю часть центральной трубы. Для извлечения основного снаряда на поверхность штанга откручивается от штанги

Особенности конструкции колонковой трубы

Конструктивная особенность бура при бурении керна обусловлена ​​максимальным сохранением целостности керна и заключается в кольцевом расположении вокруг свободного прохода. Одна из важнейших характеристик - коэффициент колонкового бурения. Он определяется как отношение диаметра стержня к внешнему диаметру инструмента.

Инструменты для колонкового бурения стандартизированы и различаются в основном только диаметром. По конструктивным характеристикам центральные трубы подразделяются на одинарные и двойные. Разработанные для работы в нормальных геологических условиях, одиночные корпуса отлично подходят для разработки водяных скважин.

Двойной инструмент с невращающейся камерой используется только в разведке. Необходимо извлекать образцы горных пород, которые легко разрушаются под действием множества факторов. Он позволяет отбирать образец естественного состава с естественным процентным содержанием минералов и пустой породы.

При отборе проб для инженерно-геологических изысканий, при геологоразведке и бурении скважин под установку опор ЛЭП применяется однополюсная труба

Все колонковые трубы предназначены для продувки, бурения забоя и промывки скважин. Их верхняя часть снабжена технологическим отверстием, через которое нагнетается вода или струя воздуха.

Специфика режущей части снаряда

Любая коронка представлена ​​в виде кольца с резьбой наверху, которая необходима для прикручивания к центральной трубке, и резцами, расположенными на нижнем конце. К этой острой металлической детали отливают или приваривают фрезы.

Для колонкового бурения используются следующие долота:

• Карбид - небольшая, ребристая режущая кромка.
• Алмаз - пропитанный мелкий алмаз.

Режущие элементы из твердого сплава предназначены для бурения «мягких» грунтов. С их помощью проводится бурение всех видов глинистых пород любой консистенции, полускальных пород, маловлажных и влажных песков плотного состава и средней плотности. Для бурения песчаника и мергеля используются вольфрам-кобальтовые долота.

Малые фрезы предназначены для бурения горных пород средней твердости с низкой абразивностью. Они оснащены восьмиугольными или квадратными фрезами. Когда резцы находятся на разной высоте, также получается нижняя ступенька, преимущества которой описаны выше. С помощью ребристых коронок улучшается циркуляция бурового раствора за счет увеличения диаметра скважины.

Ребристые сверла предназначены для бурения в твердых среднеабразивных породах. Резцы таких коронок состоят из стального цилиндрического или призматического стержня с твердосплавной вставкой. При этом даже при износе жала эффективность его работы не снижается.

Сверла с алмазными фрезами предназначены для бурения высокоабразивных горных пород и полутвердых пород.

Для увеличения прочности и улучшения абразивных свойств технические алмазы вдавливаются в расплавленную массу в процессе производства. В последнее время натуральные кристаллы часто меняют на искусственно выращенные.

Количество ребер определяется конструкцией короны и ее диаметром - их может быть от трех до шести. Ускорение процесса разрушения породы может быть достигнуто перемещением ребер вверх по отношению к концу венца. Таким образом создается ступенчатое дно и облегчается прохождение бурового раствора.

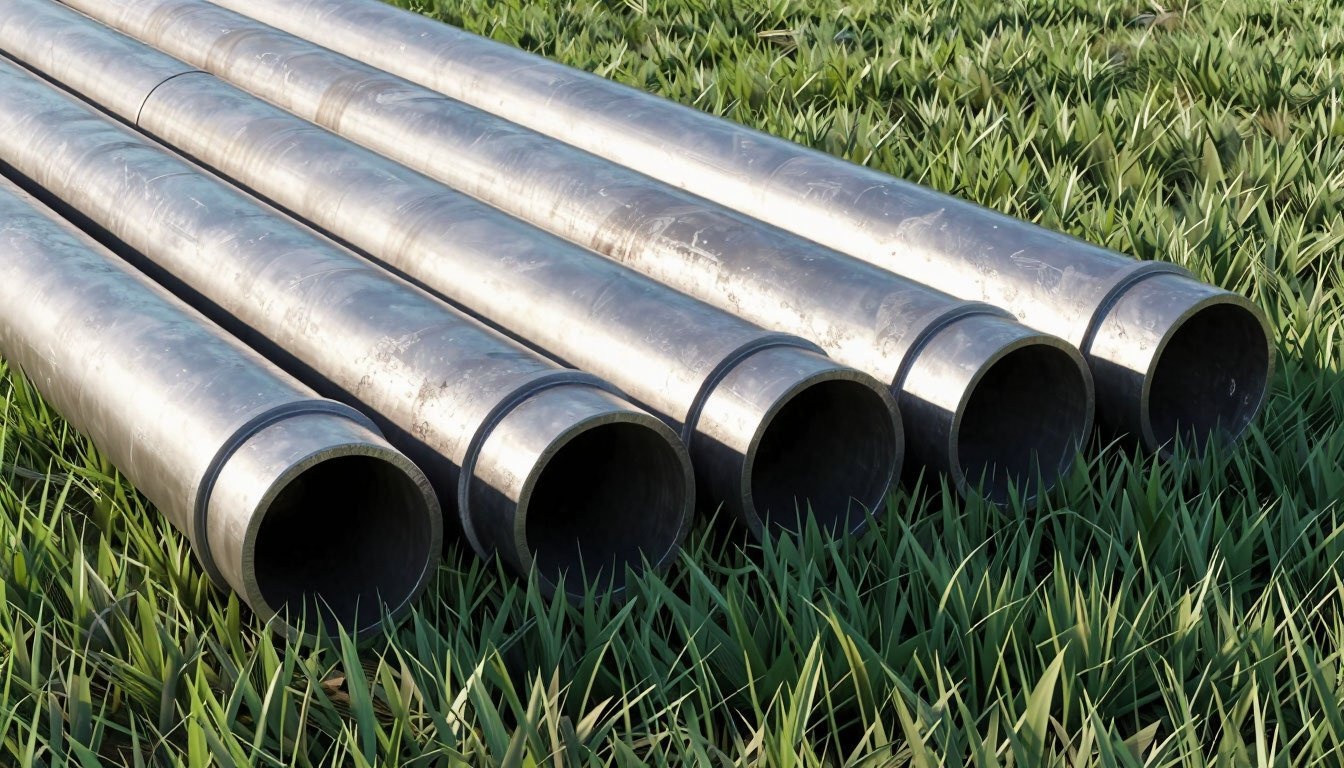

Трубы для обсаживания ствола скважины

Стальные трубы как активной зоны, так и обсадной колонны изготавливаются по ГОСТ 51682-2000. В геологоразведке и инженерной геологии они используются для предотвращения обрушения грунта на дно, что не позволило бы понять, на какой глубине один геологический слой сменяется другим.

При устройстве водозаборных сооружений обсадные трубы образуют стенки колодца. Другой, производственный, колонна труб погружается в собранную из них обсадную колонну. В наше время его чаще всего собирают из пластика. Производственная колонна оснащена фильтром для задерживания песчинок и мелкого гравия во время откачки.

Самыми популярными являются вкладыши с ниппельным соединением. В этом случае трубы имеют внутреннюю резьбу с одной стороны и внешнюю резьбу с другой. Обрабатывающий вал из трубок с резьбой собирается чрезвычайно просто и быстро.

И ядро, и мантия снабжены нитями, идущими с одного конца наружу, с другого - внутрь. Это позволяет быстро и легко собрать корпус. Размеры резьбы унифицированы: центральной трубкой может служить любая трубка кожуха, нужно лишь прикрутить к ней заводную головку и верх.

Есть обсадные трубы, предназначенные для сварных соединений. В частном секторе они не используются из-за кропотливого процесса сборки колонны.

И кожух, и центральные трубы изготовлены из стали марки 45 с группой сопротивления «К». Для повышения сопротивления поверхностному износу концы трубок закалены. В зависимости от используемого бурового оборудования и диаметра погружного насоса в частном водозаборе используются трубы диаметром от 100 до 200 мм.

Этапы колонкового бурения

Перед началом работ необходимо изучить кадастровый план и подготовить план работ. Необходимо обеспечить беспрепятственный доступ к буровой как самой буровой установке, так и машине с промывочной жидкостью.

Следующим шагом будет выкопать яму объемом не менее 2 кубометров - это избавит от необходимости использовать дополнительную емкость. Яма предназначена для отвода грунтовых вод и отработанной промывочной жидкости. Чтобы установить основную часть ствола, нужно просверлить землю.

После этого выбранный наконечник соединяется с бурильной трубой и выбирается обсадная труба, которая будет расти по мере погружения в глубину. Буровая установка должна быть надежно закреплена, после чего буровая платформа запускается.

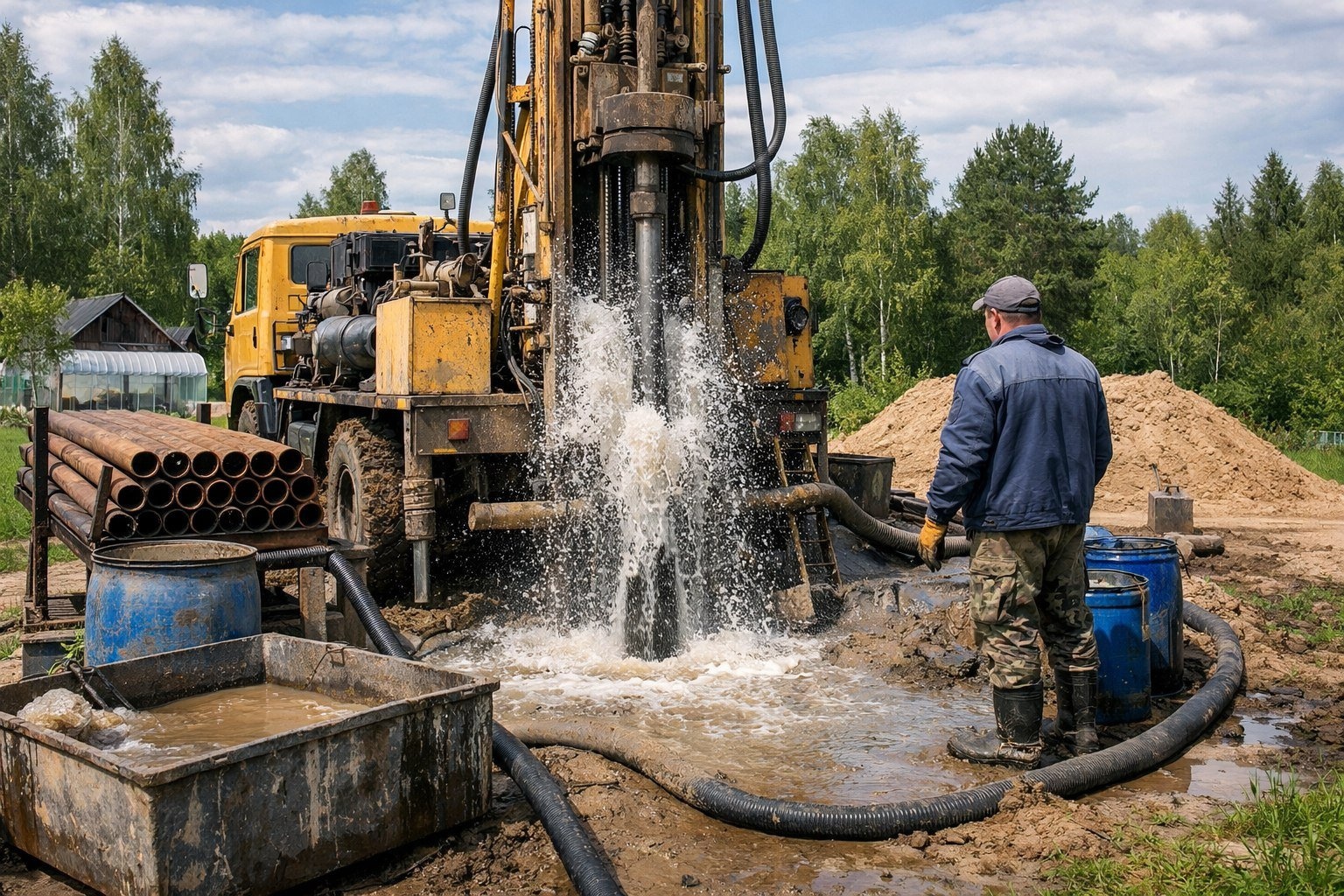

Колонная технология с промывкой дна водой позволяет наиболее простым и эффективным способом очистить колодец от разрушенной породы.

По мере того, как колонковое бурение углубляется и заполняется, оно периодически поднимается на дневную поверхность и очищается от почвы, захваченной инструментом во время бурения. После этого сверло, освобожденное от керна, можно снова окунуть в скважину, чтобы продолжить бурение.

Для подъема колонны бурильных труб, состоящей из колонкового бурения и штанг, ее разбирают. То есть стержень последовательно отделяется от стержня до тех пор, пока центральная трубка не будет удалена из ствола.

Лучшим вариантом разработки колодца для частников считается керновая керна с промывкой. В этом случае брать пробы не нужно. Главное - быстро сформировать котлован и очистить его от шлама, пока рудник подготовлен к предстоящей операции.

Для умывания можно использовать любую воду, вполне подойдет из ближайшего водоема или реки. Сухое бурение можно проводить и при разработке песчаного карьера. Обычно в этом случае достаточно пары ведер воды в качестве бурового раствора только для охлаждения скважины.

Базовая технология используется для сверления отверстий в бетонных и железобетонных конструкциях, фундаментах и ​​кирпичных стенах.

При работе с рыхлыми песками с низкой влажностью рекомендуется добавить в рабочий раствор стакан воды или глиняную массу для укрепления стенок лунки. В любом случае при пересечении буровой установкой горизонта с неустойчивой конструкцией будет оправдано усиление стенок колодца обсадными трубами.

Технологические особенности процесса

В процессе заглубления можно регулировать скорость вращения сверла. Следует отметить, что бур легко преодолевает пласты осадочных пород на малых скоростях. Но при прохождении коренных пород требуется увеличение частоты вращения. Методом керна возможно бурение пластов различного состава и любой твердости.

при этом необходимо учитывать, что буровую платформу необходимо размещать на подготовленной и выровненной горизонтальной площадке. Угол заглубления можно регулировать, если диаметр разрабатываемой скважины не превышает 1 метра. При этом вертикальность обработки поддерживается кожухом.

Обсадные трубы можно использовать повторно, если их удалить из туннеля сразу после бурения. Центральная труба представляет собой пулю многоразового использования, чего нельзя сказать о коронках. Для бурения осадочного горизонта требуется как минимум два, а то и больше. При бурении скважины в известняке невозможно точно спрогнозировать количество изношенных долот.

Чтобы продлить срок службы алмазного наконечника после его установки или замены, дно отверстия необходимо расточить. Эта мера значительно увеличит скорость проходки.

Сеялку можно устанавливать на автомобили с большой грузоподъемностью или на гусеничную технику при работе в сложной местности. Более легкую передвижную технику можно использовать при бурении водяных скважин колонковым бурением.

Достоинства и недостатки колонкового метода

Благодаря точному действию коронки по радиусу, твердый стержень аккуратно вырезается и выводится на поверхность. Технология применима для бурения горных пород до XII категории, можно работать как перпендикулярно, так и под углом.

Одним из важнейших показателей базового метода является высокая производительность и скорость бурения.

Кроме того, можно выделить следующие преимущества:

• Объем перфорации при использовании промывочной жидкости или технической воды составляет 85%;
• Введение в рабочий раствор активных эмульсий позволяет сохранить стенки колодца в первоначальном состоянии;
• За счет снижения осевых нагрузок из-за того, что порода не разрушается непрерывно, достигается снижение затрат энергии.
• Метод позволяет работать с любыми породами, в том числе с базальтом и гранитом.
• При использовании сборной мобильной машины есть возможность проводить работы в труднодоступных местах.

Помимо достоинств, у керна есть и недостатки:

• При работе в трещиноватых породах часто происходит заклинивание керна, что приводит к необходимости вытаскивать трубу для ее очистки.
• При пересечении твердых пород из-за перегрева и прилипания корона быстро тускнеет. Чтобы этого не произошло, необходимо использовать охлаждающую жидкость и снизить скорость движения вперед. В результате скорость бурения снижается.
• Небольшое сечение бурения (до 200 мм) не позволяет использовать мощные погружные насосы.

При разработке колодцев на воду в случае использования глинистого раствора при вскрытии водоема велика вероятность захоронения грунтовых вод.
