Роторное бурение скважин на воду

В технике ротор - это движущаяся часть механизма, передающего энергию вращения рабочему инструменту. Процесс, в котором круговое вращение инструмента сочетается с осевым давлением на поверхность горного массива, называется роторным бурением. Таким образом проходят работы различного назначения, в том числе и водозаборные.

Оборудование для роторного бурения скважин

Ротор является основным механизмом одноименного метода бурения. Вращатели различаются мощностью, статической нагрузкой, диаметром отверстия под колонну труб. По конструкции роторы либо неподвижны, либо движутся в вертикальной плоскости. Они предназначены для бурения скважин глубиной 100-1500 м, выдерживают нагрузку 10-500 тонн.

Помимо основного назначения (вращения инструмента), ротор служит опорным устройством для бурения и футеровки труб при выполнении операций спуска. Ряд других механизмов и устройств обеспечивает продвижение камнерезного снаряда в горном массиве.

В состав перфоратора входят:

1. Башня - на нее ставятся и подвешиваются бурильные трубы. Конструкция устроена в виде дерева на 1-2 опорах или каркаса башни на 4 опорных точках.
2. Альтернативный буровой насос - используется для закачки промывки в скважину. Работает в составе серии оборудования для приготовления раствора и его очистки.
3. Вертлюг - через него промывной раствор от насоса попадает в бурильную колонну. Устройство закреплено на крюке в верхней части башни.
4. Система подъема с лебедкой и блоками - обеспечивает спуск и подъем колонны.
5. Лифт - с его помощью захватывают и удерживают трубы.

В состав оборудования входят конические ролики и алмазные фрезы, жгуты для подключения элеватора к тележке, различные переходники, шламовые насосы для перекачки сточных вод. Промывка при роторном бурении - прямая или обратная грязью, водой.

Роторное бурение скважин: плюсы и минусы

Роторный способ проходки тоннелей - это не только роторный, эта технология может сочетаться с ударным воздействием, с продувкой сжатым воздухом, удалением буровых осколков грунта через шнек.

Преимущества бурения скважин с помощью ротора:

1. Скорость быстрее, чем ударное разрушение. Метод обратной промывки работы водой в рыхлых породах ускоряет проходку в 1,5-2 раза по сравнению с бурением с прямой подачей раствора в скважину.
2. Универсальность: сменные наконечники способны разрушать мягкие почвы и твердые породы. Роторное бурение скважины позволяет достичь водоносного горизонта на любой глубине.
3. Возможность бурения водозаборов Ø1200-1500 мм. Для этого используется бочка с обратной промывкой.
4. Размер и металлоемкость станка невелики по сравнению с аккумуляторными перфораторами.
5. Мобильность: оборудование размещается на мобильной платформе.

Роторный метод для водяных скважин является предпочтительным, поскольку он сочетает в себе преимущества всех методов роторного бурения.

Недостатки этого способа в том, что использование бурового раствора снижает дебит скважины, требуются меры по восстановлению потерь жидкости.

Стоимость работ выше, чем при других методах бурения, из-за необходимости обеспечения чистой водой, глиной и реагентами для приготовления раствора. Проблемы усугубляются зимой, когда требуется защита от низких температур.

Принцип осуществления роторного бурения скважин

Привод шахты для забора воды путем непрерывного вращения бурильной колонны представляет собой разрушение горных пород на забое скважины долотом, прикрепленным к канату, вращающемуся вокруг оси пробуренной ротором скважины. Удаление шлама и охлаждение режущего инструмента производится жидкостью или сжатым воздухом.

Порядок работы оборудования:

1. Вращатель приводится в движение электрическим двигателем или двигателем внутреннего сгорания.
2. Усилие вала воспринимается основными вкладышами, расположенными по контуру верхней рабочей трубы, которые также передают крутящий момент на колонну.
3. Давление разрушающего инструмента передается через монтажные соединения. За счет массы конструкции создается достаточная нагрузка, чтобы пробить скалу.
4. Буровой шлам удаляется из скважины промывочной жидкостью, которая одновременно охлаждает дробильный инструмент. После очистки раствор используется повторно.

По мере износа прикуса его заменяют новым; для этого строка удаляется по участкам из обработки. Длина штифта, извлекаемого за один прием, зависит от высоты подвески кронблока и составляет 25-50 м.

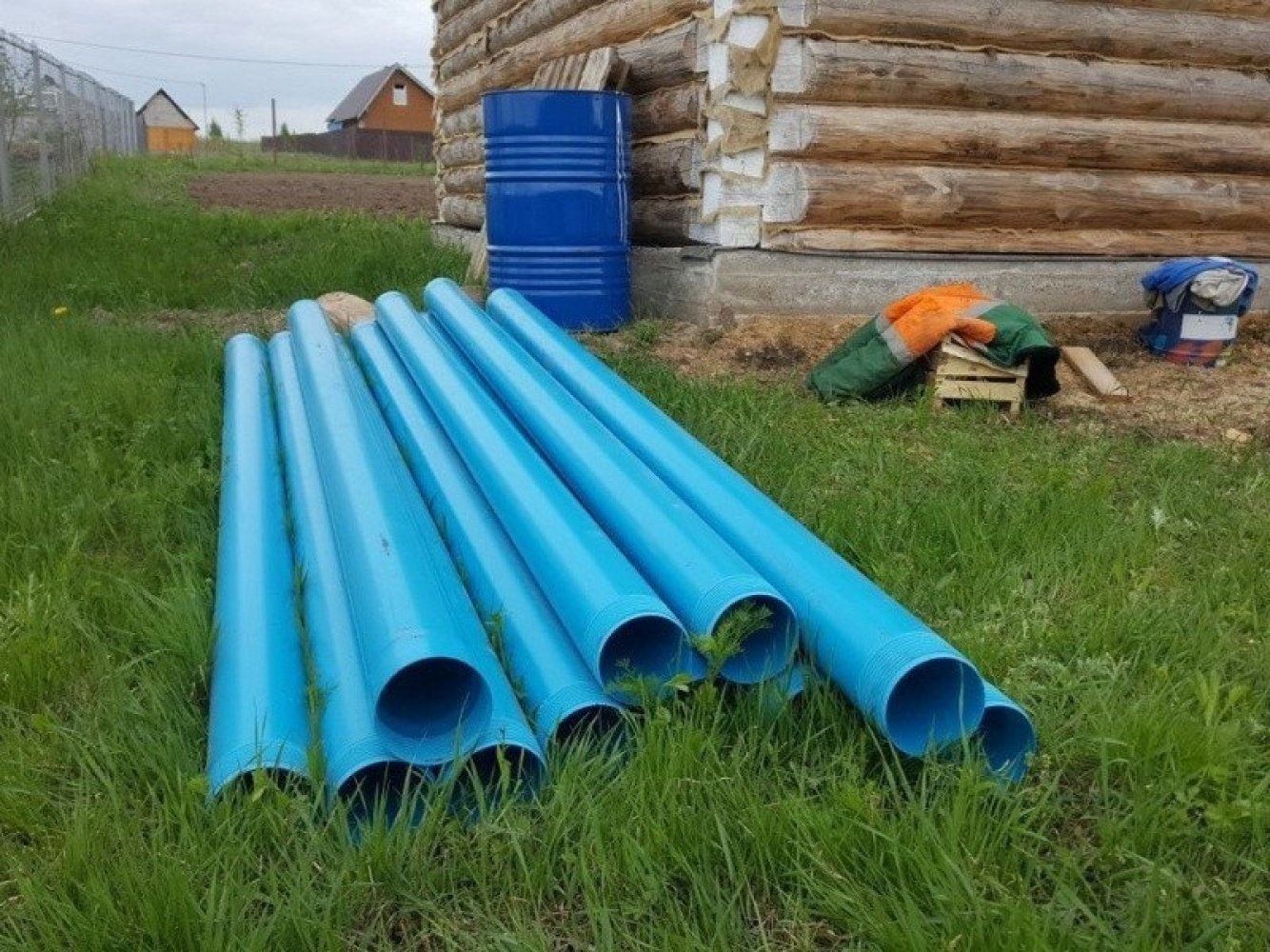

Обсадные трубы

Породы, пересеченные скважиной, частично укреплены за счет использования бурового раствора, но полное предотвращение осыпания рабочих стенок достигается за счет футеровки стальными трубами. После завершения бурения в заданном интервале скважину приостанавливают для установки обсадной колонны. Ближайшая к поверхности часть конструкции называется проводником.

При укреплении стенок развития соблюдают следующие правила:

• диаметр обсадной колонны должен быть меньше сечения обработки: трос свободно опускается в колодец;
• глубина, начиная с которой производится перерыв в бурении для установки опоры обсадной колонны, составляет от 30 до 600 м;
• стены водозабора футерованы бесшовными трубами длиной 6-13 м, для изготовления кондуктора используются сварные стояки Ø426-478 мм;
• кольцо заполняется смесью цементного раствора.

В сложных геологических условиях устанавливают несколько обшивок разного диаметра. Самые маленькие трубочки находятся в глубоких горизонтах.

Особенность нижнего подключения конструкции в том, что эта трубка исправна и имеет перфорацию для проникновения воды в колонну.

Промывочная жидкость в буровых роторных работах

Жидкие средства, используемые для бурения, укрепляют стенки работы в рыхлых породах, удерживают буровой мусор во взвешенном состоянии, не давая ему осесть, и выносят на поверхность, не загрязняют грунтовые воды. Трение каната о стенки скважины и охлаждение наконечника, способствующее разрушению породы на забое, также являются моющими функциями.

В качестве буровых растворов используются следующие жидкости:

1. Техническая вода. Применяется при сооружении водозабора в устойчивых породах и песках, где уровень статической жидкости ≥ 3 м. Диаметр колодца
2. Глиняный раствор. Для его приготовления используются каолиновые и бентонитовые глины. При смешивании с водой частицы породы соединяются и образуют гелеобразную жидкость, в которой влага находится внутри пространственной структуры ячеек.
3. Раствор газированный. Применяется в интервалах с поглощением промыванием и на входе подземных вод низкого давления. Это техническая вода, обогащенная воздухом или глиняным раствором. Аэрация осуществляется 2 способами: реагент (добавление ПАВ в жидкость) и подача сжатого воздуха от компрессора. Обогащение промывки воздухом способствует снижению загрязнения водоносного горизонта элементами промывочной жидкости.
4. Технический раствор нестабильного крахмала. Смесь перемешивают 1 час в глиняной мешалке с добавлением 40-50 г сухого порошка на 1 м3 воды. Смесь распадается через 3-4 дня. Применяется при бурении пластов низкого давления, в том числе мелкозернистых песков, что дает возможность не очищать скважину от глины, как в случае использования глинистого раствора.
5. Водные растворы гипана - гидролизованный полиакрилонитрил. Его использование на песчаных горизонтах снижает потери жидкости за счет образования эластичной панели на стенках скважины.

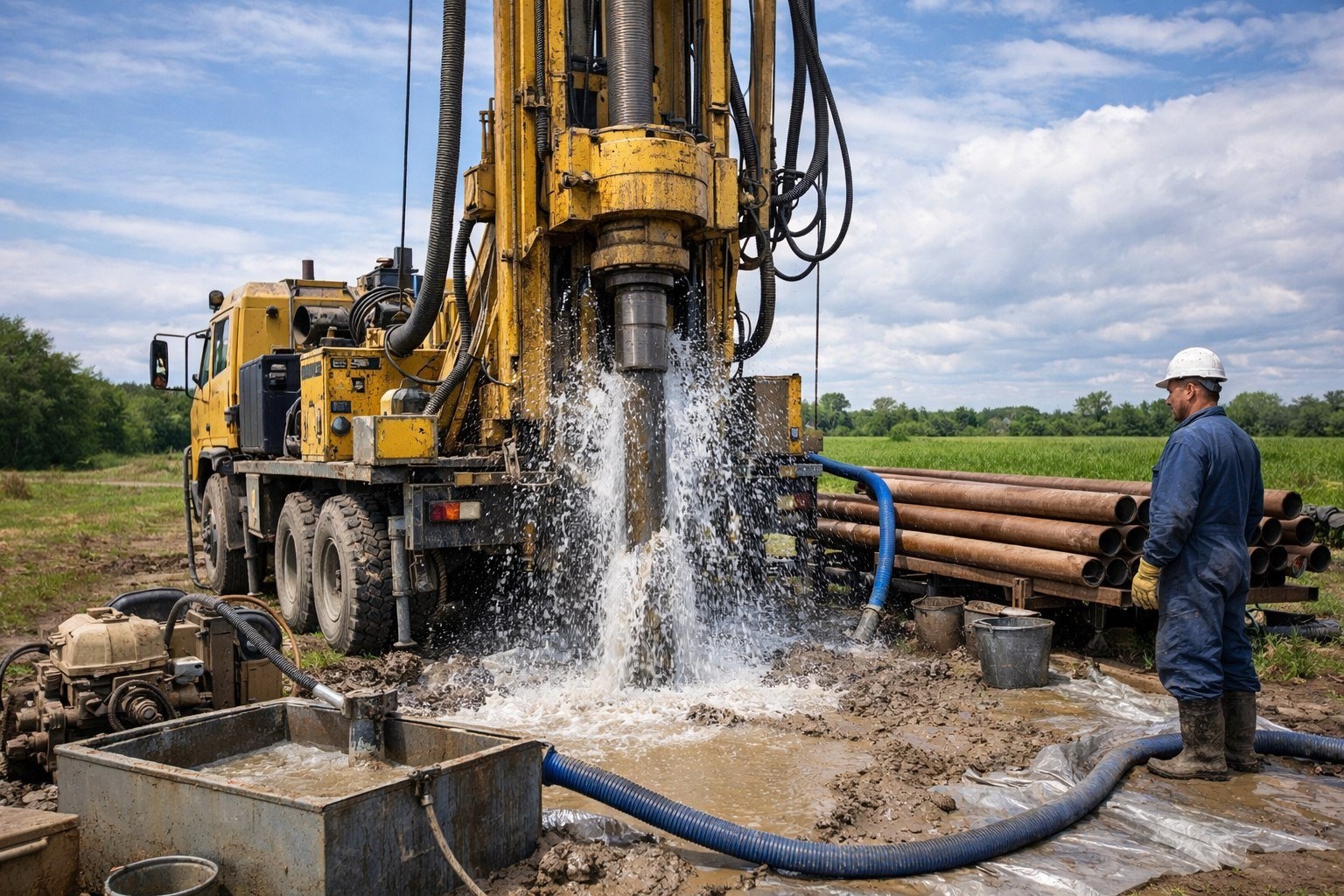

Роторная буровая установка

Самоходные и мобильные буровые установки используются для строительства водозаборных сооружений. Установки с прямой промывкой рекомендуются для бурения водяных скважин глубиной 200-800 м, а с обратной промывкой - глубиной 150-500 м. Характеристики некоторых комплексов приведены в таблице.

Индикаторы	УРБ-2.5А	УВВ-600	FA10	1BA15K
Метод стирки	Прямой	Прямой	Назад	Назад
Грузоподъемность, т	1,5-2	32-50	6.3-10	12,5-20
Рекомендуемая глубина бурения, м	150	600	150/150	250/500
Диаметр отверстия, мм	1016/600	1270/394
-элементарный	151	490
-все сделано	132-151	214
Масса, т	9,8	24,1	10,6	14,7

Существует класс небольших легких буровых установок, применяемых при устройстве водозаборов на дачных участках. Для бурения скважин глубиной до 20 м в мягких породах можно сделать самодельный инструмент.

В отрасли выпускаются переносные складные платформы, позволяющие проводить буровые работы на глубину 50-70 м. Например, установка МБУ-70 при использовании алмазного сверла обеспечивает обработку твердых пород глубиной менее 70 м.
