Ударно-канатное бурение скважин

Метод ударного бурения предполагает постепенное разрушение грунта методичными ударами тяжелого инструмента. Главное преимущество процесса - простота и доступность. Для этого не обязательно быть специалистом, так как при установке используются самые популярные материалы. Простую конструкцию можно оснастить своими руками.

Бурильный инструмент

Все работы производятся с использованием пули Шитца. Включает в себя:

• башня с ударной планкой;
• врезное сопло - кусок трубы со стальной режущей кромкой, приваренной к днищу;
• желонка с клапаном;
• немного;
• лебедка и замок.

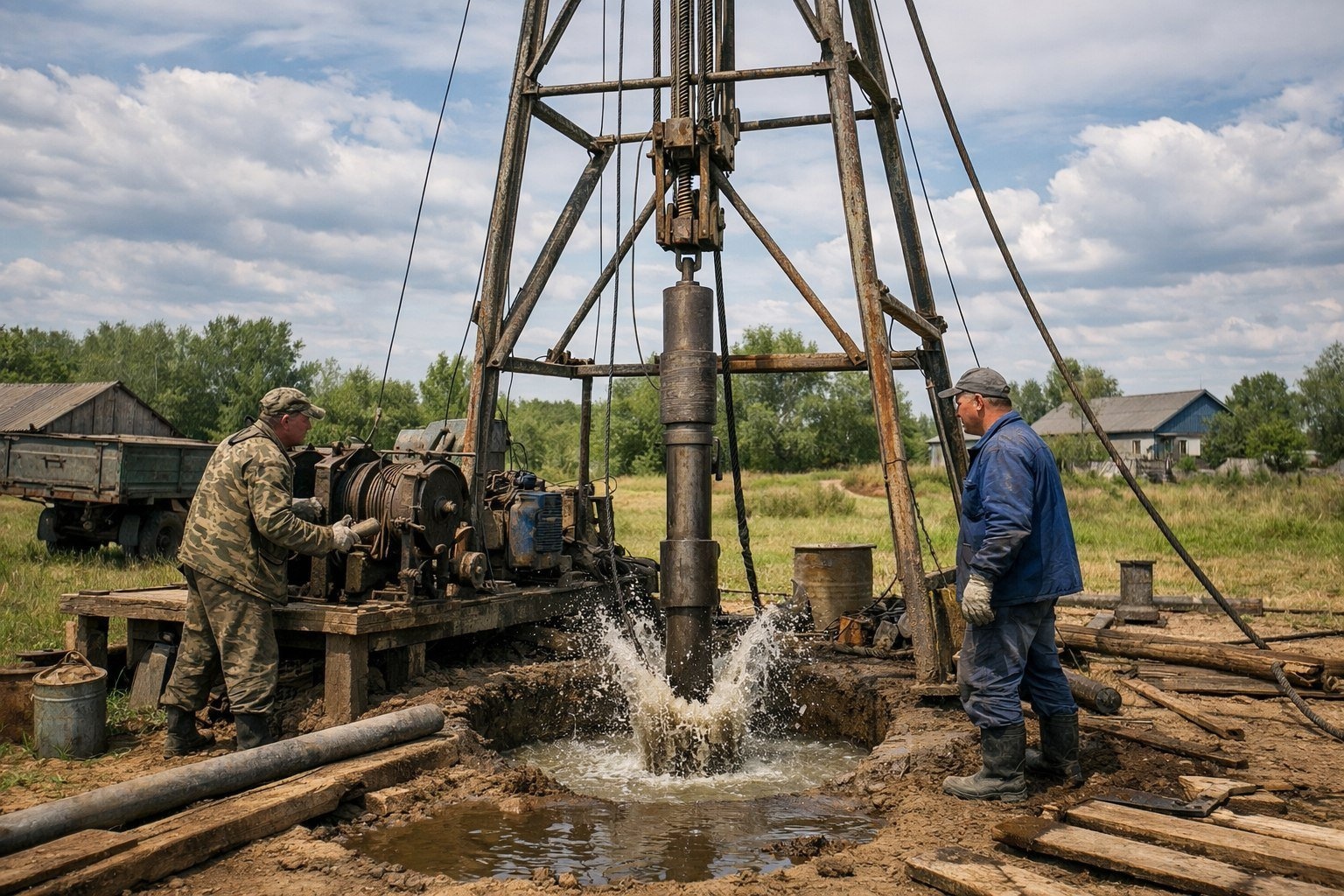

Буровая вышка выполнена в виде треноги, которая сделана из балок или труб. Установка и сборка осуществляется с помощью различных гаечных ключей, зажимных трещоток и отверток. Сверху конструкции есть ворота для подъема, через которые пропускается трос. Высота башни должна превышать длину рабочего органа. Штанга молота состоит из прочных стальных стержней. Отдельные части соединяются с помощью фланцев или болтов. Чтобы утяжелить инструмент, внутренняя полость заливается бетоном.

Основной буровой инструмент - стакан - имеет в центре острый конец, благодаря которому при ударе пуля проникает глубоко в землю. Кроме того, край трубки может быть снабжен острыми зубьями. С их помощью они разрушают скалу, образовавшуюся из смеси глины и влажного песка или глины. Вверху предмета есть наковальня - место удара штанги. Большая раковина держит лицо ровным. Неслучайно стандартное оружие имеет длину не менее 2 метров.

Материал для воровки - отрезок трубы диаметром 90 мм. Он имеет плоский клапан внизу, который открывается при соприкосновении с землей. Вот как земля попадает в пулю. Во время подъема конструкция закрывается под тяжестью измельченной массы.

Канаты изготовлены из стальной проволоки. Наиболее популярны 6-жильные изделия с пропитанной битумными добавками сердцевиной из пеньки. Толщина троса и его крепления выбираются исходя из массы пули и стержня. При выборе инструмента учитывайте его разрывную прочность и запас прочности.

Особенности бурения по различным грунтам

На мягких, не скользящих участках применяется стекло, так как такой грунт хорошо закрепляется в его стенках. При ударе о землю острый край захватывает часть пласта, после чего штанга ударяется о наковальню и углубляет яму. После нескольких пробивок полость пули заполняется и поднимается.

Желонка предназначена для удаления зыбучих песков. Установка обсадной колонны становится обязательной процедурой при наличии однородной и текучей породы. Применяется также на почвах с песчаными слоями. Колонна проваливается в землю под собственным весом, что увеличивает срок службы мины.

На водоносных горизонтах и ​​чистых песках используются танцоры, утяжеляемые короткой перкуссией. Количество контактов с землей должно быть небольшим. Необходимо следить за тем, чтобы ударный инструмент не выступал из трубы более чем на 0,5 см, иначе он может закрутиться и заклинить на склоне, что приведет к материальным затратам.

Бурение каменистых пластов осуществляется плоскими сверлами или инструментом в виде двутавра.Для увеличения диаметра отверстия наряду с футеровкой используется специальный расширитель. Он убирает камень со стен, тем самым расширяя пространство для прохода. Функцию транспортировки измельченного грунта выполняет вор с плоским клапаном и невысоким башмаком.

При пересечении трещиноватых пластов, подверженных обрушениям и оползням, операция проводится с большой осторожностью. Эти участки обрабатываются закругленными и скрещенными долотами.

Обсаживание стенок скважин

По технологии канатного бурения для усиления ствола шахты используются обсадные трубы. Их диаметр должен быть больше поперечного сечения насадки. Это упростит движение пули.

Колонны могут иметь трение и перевернутые концы. В первом случае на обоих концах изделия есть резьба. Они соединяются через стыки с внутренней резьбой. Этот вариант используется, когда необходимо установить трубу диаметром менее 50 мм.

Опрокидываемые обсадные трубы оснащены коническим расширительным башмаком. По площадке нарезается внутренняя резьба, с противоположного края - наружная нить такого же размера. Это позволяет зацеплять элементы без использования сцепления.

Их делают из чугуна, асбестоцемента и пластика. При работе с ними используются хомуты, головки молотков, башмаки и молотковая пуля. Колонны устанавливаются при углублении котлована на 4 м.

Скважина на участке

Перед буровыми работами необходимо выполнить ряд процедур:

• уточнить вопрос о наличии или отсутствии водоносных горизонтов;
• познакомиться с характеристиками почвенного слоя;
• проверить комплектность бурового инструмента по типу;
• предусмотреть необходимость использования лебедки для работы с бойком и лебедки для подъема обсадных труб;
• выбрать желаемую конструкцию и направление скважины и, в связи с этим, необходимое количество колонн хвостовика.

Порядок выполнения работ

Согласно инструкции, началу бурения предшествует устройство колодца для защиты забоя от обрушений. Длина ямы может составлять 5 м, ширина - 1,5 м. Глубина рассчитана в пределах 1,5 - 2 м. Стены траншеи укреплены картонными экранами.

Затем устанавливается башня. В случае ручного обустройства колодца контролируется его вертикальность. Малейшее искривление траектории инструмента приведет к невозможности установки обсадной колонны и дальнейшему использованию водозаборной конструкции.

После установки первой секции колонны производится сильное падение стакана с высоты 1,5 м. При заглублении на 0,5 см ударник вытягивается наружу и процесс повторяется до достижения водоносного горизонта. При необходимости приводной инструмент меняют на долото или желонку, увлажняют днище или насыпают сухой грунт. Этот метод бурения можно использовать как в одиночку, так и в бригаде.

Недостатки и преимущества процесса

У этого метода много преимуществ:

1. Водоносный горизонт проникает качественно, не повреждая пористую структуру, что продлевает срок эксплуатации скважины до 80 лет.
2. Систему можно использовать без использования специального оборудования, что позволяет пробурить скважину необходимой глубины в труднодоступных местах и ​​с ограниченным бюджетом.
3. Необязательно использовать глину и моющие средства: воду или специальный раствор.
4. При создании скважины бурение можно проводить в галечных отложениях, вечномерзлых породах и почвах, легко впитывающих влагу.
5. Методика работы предотвращает загрязнение водоносного горизонта.
6. В процессе используются инструменты большого сечения - от 500 мм и более.
7. Колодец развивается сразу после постройки.
8. С помощью установки производятся геологоразведочные работы. Выемка породы проводится по всему устью ствола.

Из недостатков - низкий уровень занятости. Возможности метода не подходят для устройства глубоких колодцев. Эта конструкция не используется на некоторых типах песчаных почв. К недостаткам процесса также можно отнести допустимость только вертикального бурения.
